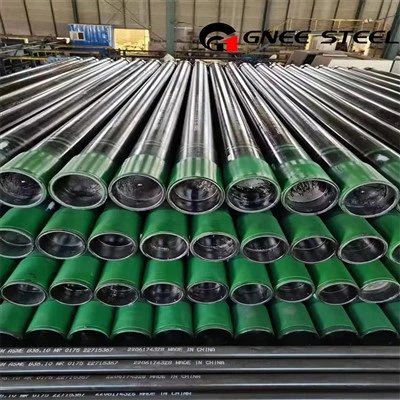

API 5CT L80 korpuso ir vamzdžių vamzdis
API 5CT L80yra riboto našumo{0}}plienas, naudojamas naftos ir dujų gręžinių korpusams ir vamzdeliams. Tai priklauso2 grupėAPI 5CT specifikacijos ir yra visų pirma skirtasRūgščioji paslauga (H2S aplinka) arba šulinius, kuriuose reikalingas kontroliuojamas kietumas, kad būtų išvengta trapios gedimo.
Yra trys pagrindiniai tipai:L80 1 tipas(anglis / lydinys),L80 9Kr(9 % chromo) irL80 13Kr(13 % chromo, kad būtų daug CO2 pasipriešinimas).
L80 korpuso ir vamzdžių takumo riba yra 552–655 MPa, o atsparumas griūtims – iki 120 MPa, todėl tinka giliems gręžiniams, kurių gylis svyruoja nuo 3000 iki 5000 metrų.Spustelėkite, kad gautumėte nemokamą medžiagos ataskaitą ir pritaikytumėte pritaikytą gręžinių sprendimą!
L80 Spalvų juostų identifikavimas
API 5CT naudoja spalvų kodavimą, kad svetainėje nebūtų maišomi skirtingi lygiai.
| Plieno klasė | Vamzdžio korpuso spalvų juosta | Sukabinimo spalva |
| L80 1 tipas | Viena raudona juosta + viena ruda juosta | Visiškai raudonas su ruda juostele |
| L80 9Kr | Vienas raudonas + vienas rudas + vienas geltonas | Raudona mova su rudomis ir geltonomis juostomis |
| L80 13Kr | Vienas raudonas + vienas rudas + vienas mėlynas | Raudona mova su Brown & Blue juostelėmis |
Cheminės sudėties lentelė (masės dalis %)
L80-9Cr ir 13Cr yra legiruoti dėl atsparumo korozijai, o L80-1 yra standartinis anglinis / legiruotas plienas.
| Elementas | L80 1 tipas | L80 9Kr | L80 13Kr |
| Anglis (C) | Mažiau arba lygus 0,43 % | Mažiau arba lygus 0,15 % | 0.15% - 0.22% |
| Manganas (Mn) | Mažiau nei arba lygus 1,90 % | 0.30% - 0.60% | 0.30% - 1.00% |
| Fosforas (P) | Mažiau arba lygus 0,030 % | Mažiau arba lygus 0,020 % | Mažiau arba lygus 0,020 % |
| Siera (S) | Mažiau arba lygus 0,030 % | Mažiau arba lygus 0,010 % | Mažiau arba lygus 0,010 % |
| Silicis (Si) | Mažiau arba lygus 0,45 % | 0.50% - 1.00% | Mažiau arba lygus 1,00 % |
| Chromas (Cr) | - | 8.00% - 10.00% | 12.00% - 14.00% |
Mechaninių savybių lentelė
Visiems L80 tipams taikomi vienodi stiprumo reikalavimai.
| Turtas | Vienetai | Vertė |
| Išeigos stiprumas (min.) | 80,000 (552) | |
| našumo stiprumas (maks.) | psi (MPa) | 95,000 (655) |
| Tempimo stipris (min.) | psi (MPa) | 95,000 (655) |
| Maksimalus kietumas | HRC | Mažesnis arba lygus 23,0 |
| Pailgėjimas | % | Apskaičiuota pagal bandinio plotą |
Matmenys ir tolerancijos
| Prekė | Tolerancija |
| Išorinis skersmuo (OD) | OD < 4-1/2": ±0,031"; OD didesnis arba lygus 4-1/2": +1.00% / -0,50% |
| Sienos storis | -12.5% |
| Svoris (vienas sąnarys) | +6.5% / -3.5% |
| Svoris (partija / partija) | -1.75% |
| Ilgis | 1 diapazonas: 4.88-7.62m; 2 diapazonas: 7.62-10.36m; 3 diapazonas: >10.36m |
| Tiesumas | < 0.2% of total pipe length |
API 5CT L80 gamybos tipai
Gamybos procesas:
Besiūlis (S):Labiausiai paplitęs L80, siekiant užtikrinti konstrukcijos vienodumą.
Elektrinis suvirinimas (EW):Leidžiama naudoti 1 tipo L80, tačiau rečiau naudojama kritinėje rūgštinėje tarnyboje.
Terminis apdorojimas (privalomas):
Turi būti patikrintos visos L80 klasėsGrūdinimas ir grūdinimas (Q&T). Šis procesas užtikrina smulkiagrūdę{1}}struktūrą ir apriboja plieno kietumą.
Ryšio tipas, galai ir jungtys
L80 dažnai naudojamas dujų gręžiniuose arba giliuose gręžiniuose, todėl sandarinimo vientisumas yra svarbiausias.
Baigiasi:PaprastaiTE (srieginis ir susietas).
Korpuso jungtys:
STC / LTC:Standartiniai 8 ratų siūlai.
BTC:Atraminis siūlas, skirtas didelėms tempimo apkrovoms.
Vamzdžių jungtys:
NU:Ne{0}}nusiminusi.
EUE:Išorinis nusiminęs galas (dažniausiai).
Aukščiausios kokybės jungtys:Dėl griežtų dujų-reikalavimų
H2SH2S
šuliniai, dažnai naudojami "Premium" sriegiai su metaliniais -į-metaliniais sandarikliais (pvz., VAM TOP).
Movos:Turi būti tos pačios klasės (L80) ir termiškai{1}}apdorotos (Q&T).
Etaloninė apžiūra L80
Kadangi L80 yra riboto išeiga{1}}, patikrinimas yra griežtesnis nei J55 / K55:
Kietumo bandymas (kritinis):Privalomas bandymas, siekiant užtikrinti, kad maksimalus kietumas neviršytų23 HRC. Tai yra pats svarbiausias testas
H2SH2S
pasipriešinimas.
NDT (neardomasis bandymas{0}}):100 % ultragarsinis (UT) arba elektromagnetinis (EMI) patikrinimas, siekiant aptikti įtrūkimus ar sienelių retėjimą.
Hidrostatinis testas:Kiekviena jungtis išbandoma esant aukštam slėgiui, kad būtų užtikrintas sandarumas{0}}.
Dreifo testas:Įtvaro perleidimas per vamzdį, kad būtų užtikrintas vidinis tarpas.
Vaizdas ir matmenys:Tikrinama, ar nėra paviršiaus duobių, OD ir sienelės storio.
API 5CT L80 OCTG bandymo įranga
API 5CT L80 Alyvos gręžinių korpuso gamykla
API 5CT L80 korpuso ir vamzdelių sertifikatas
DUK
Ar L80 9Cr ir L80 13Cr yra suvirinti vamzdžiai?
L80 9Cr ir L80 13Cr paprastai tiekiami besiūlių vamzdžių pavidalu ir daugiausia naudojami kaip korpusas ir vamzdeliai naftos ir dujų gręžiniuose. Atsižvelgiant į tai, kad jie turi atlaikyti aukštą slėgį, aukštą temperatūrą ir korozinę aplinką (pvz., sąlygas, kuriose yra CO₂ arba H₂S), jų gamyba griežtai atitinka API 5CT specifikaciją.
Kur galima patvirtinti L80 standartinę apimtį ir PSL reikalavimus?
L80 klasės taikymo sritį ir PSL reikalavimus galima patikrinti pagal API 5CT standartą, apimantį produktų tipus, gamybos procesus, matmenų diapazonus ir kokybės lygius.
Produktų tipai: korpusas, vamzdeliai, mažylių jungtys ir kt.
Gamybos procesai: daugiausia besiūliai plieniniai vamzdžiai; L80 9Cr/13Cr klasės paprastai nėra gaminamos naudojant suvirinimo procesus.
Matmenų diapazonas: Išorinis skersmuo 114,3–508 mm; sienelės storis 5,21–16,13 mm.
PSL lygiai:
PSL-1: Pagrindiniai reikalavimai, tinka standartinėms eksploatavimo sąlygoms.
PSL-2: apima papildomus atsparumo smūgiams ir cheminės sudėties kontrolės reikalavimus.
PSL-3: aukščiausias lygis; reikalingas atsparumo sierai sertifikatas ir yra skirtas naudoti ekstremaliose aplinkose.
