Pagal API 5CT standartą korpusui ir vamzdeliams,Terminis apdorojimasyra pagrindinis veiksnys, lemiantis vamzdžio mechanines savybes, metalografinę struktūrą ir gręžinio tarnavimo laiką. Įvairūs terminio apdorojimo procesai veikia kaip plieno „genetinis kodas“, leidžiantis jam prisitaikyti prie aplinkos, nuo seklių šulinių iki gilios{1}}jūros ar didelės{2}}korozijos sąlygų.
Pagrindinių terminio apdorojimo procesų palyginimas
| Proceso pavadinimas | Santrumpa | Aprašymas | Tipiški pažymiai | Veikimo savybės |
| Normalizuojantis | N | Kaitinamas virš kritinio taško ir natūraliai atšaldomas ore. | N80-1, J55 / K55 (pasirenkama) | Patobulina grūdelių dydį, vienodą struktūrą, vidutinę kainą. |
| Normalizavimas ir grūdinimas | N&T | Normalizavimas, po to kaitinimas žemiau kritinio taško ir aušinimas. | N80-1 (dalinis) | Pašalina vidinį stresą nuo normalizavimo; pagerina lankstumą/kietumą. |
| Grūdinimas ir grūdinimas | Q&T | Greitas aušinimas (vanduo/aliejus) po kaitinimo (gesinimas), po kurio seka grūdinimas. | N80-Q, L80, P110, Q125 | Puikus mechaninis veikimas. Didelis stiprumas, didelis tvirtumas ir maksimalus stabilumas. |
| Kaip-išvyniota | N/A | Oru-aušinama iškart po valcavimo proceso be papildomo apdorojimo. | J55, K55 | Mažiausia kaina. Atitinka pagrindinius reikalavimus, tačiau našumas gali svyruoti. |
Kodėl svarbus terminis apdorojimas
(1) N80-1 (normalizuotas) prieš N80-Q (gesintas ir grūdintas)
Tai dažniausiai užduodamas užsienio pirkimų vadybininkų klausimas. Nors jų takumo riba yra tokia pati, jų vidinis patikimumas skiriasi:
N80-1:Normalizuodamas pasiekia stiprumą. JoAtsparumas žlugimuiyra standartinis ir kelia didesnę riziką sudėtingoje{0}}aukšto slėgio aplinkoje.
N80-Q:Atliekamas Q&T procesas. Jo struktūra yraGrūdintas sorbitas, pasižymintis geru atsparumu smūgiams ir didesniam atsparumui griūtims nei N80-1.
Pirkimo patarimas:Jei šulinys yra gilus ir svyruoja dideli slėgio svyravimai, visada nurodykite N80-Q.
(2) Sour Service (H2S) ir L80 laipsnio kontrolė
Plienas yra labai jautrus vandenilio trapumui H2S aplinkos.
L80 klasėvamzdžiaiprivalonaudokiteQ&Tprocesas su griežta temperatūros kontrole. Tikslas yra užtikrinti, kad neliktų martensito likučių ir kadKietumas griežtai laikomas žemiau 23 HRC.
Skausmo taško sprendimas:Tik tiksli Q&T linija gali garantuoti kietumo vienodumą visame vamzdžio korpuse, užkertant keliąSSC (sulfido streso krekingas)duobė.
Jūsų rūpesčiai ir mūsų sprendimai
Atlikdami terminio apdorojimo procesų auditą, pirkimų vadovai dažniausiai sutelkia dėmesį į šias tris rizikas:
Vienodumo trūkumas
Susirūpinimas: nenuoseklus veikimas tarp vamzdžio galų ir vidurio arba „trapios dėmės“ partijoje.
GNEE sprendimas: naudojame visiškai automatizuotą, vaikščiojančią -spinduliuojančią terminio apdorojimo krosnį, kurioje įrengtas labai-tikslus infraraudonųjų spindulių temperatūros stebėjimas, užtikrinantis temperatūros svyravimą vamzdyje±5 laipsniai.
Smūgio atsparumas
Susirūpinimas: trapus gedimas tvarkant ar{0}}atliekant aukšto slėgio operacijas šaltuose regionuose (pvz., Kanadoje, Kazachstane).
GNEE sprendimas: PSL2 užsakymams taikome privalomą „Charpy V{1}}Notch“ smūgio testavimą. Mūsų Q&T procesas žymiai padidina atsparumą žemai{3}}temperatūrai.
MTC (Mill Test Certificate) autentiškumas
Susirūpinimas: tiekėjai, norėdami sutaupyti, gesinimą ir grūdinimą (Q) pakeičia normalizavimu (N).
GNEE sprendimas: mūsų MTC aiškiai nurodo terminio apdorojimo kodą (pvz., „Q“). Pirkėjai taip pat gali tai patikrinti, patikrinęIšeigos-ir{1}}tempimo santykis-Q&T plieno santykis paprastai yra geresnis, palyginti su normalizuotu plienu.
GNEE techniniai pranašumai (orientuota į konversiją{0}})
Tikslus valdymas:GNEEUžgesintas ir grūdintas (Q&T)linija turi visiškai automatizuotą vandens gesinimo sistemą, kuri apsaugo nuo vamzdžių deformacijos ir maksimaliai padidina martensitinę transformaciją, kad būtų užtikrintos aukštos{0}}stiprumo klasės.
Kietumo patirtis:UžL80 ir C90 Sour Servicevamzdžių, taikome griežtus grūdinimo protokolus, kad kietumas būtų nuolat mažesnis23 HRC, pašalinant HIC (vandenilio{0}}sukelto krekingo) riziką.
Sertifikuota kokybė:Kiekviena partija yra griežtai apdorojama-termiškai NDE (neardomasis bandymas), siekiant patikrinti, ar terminis ciklas nesukėlė mikro-įtrūkimų.

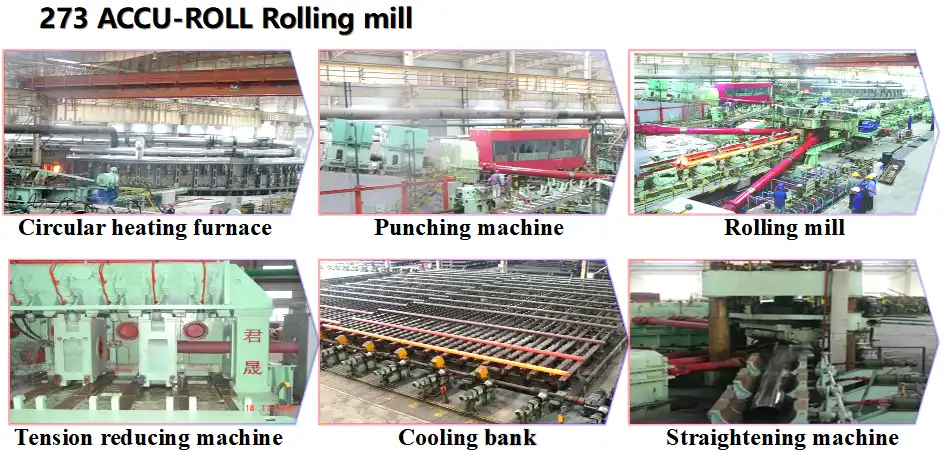

GNEE API 5CT OCTG proceso linija

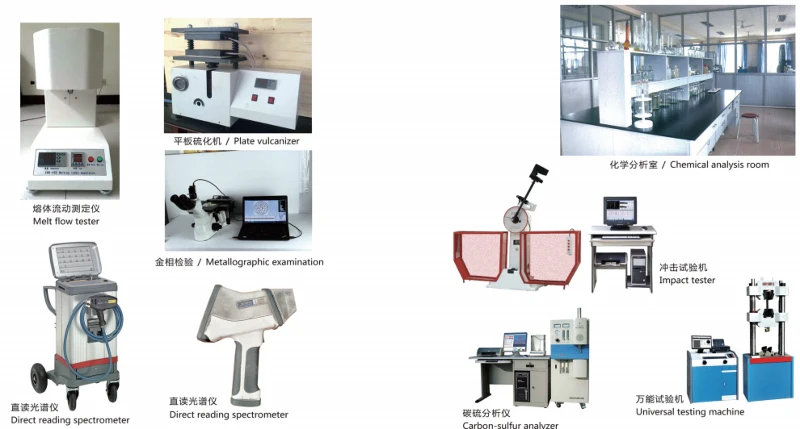

GNEE API OCTG bandymo įranga

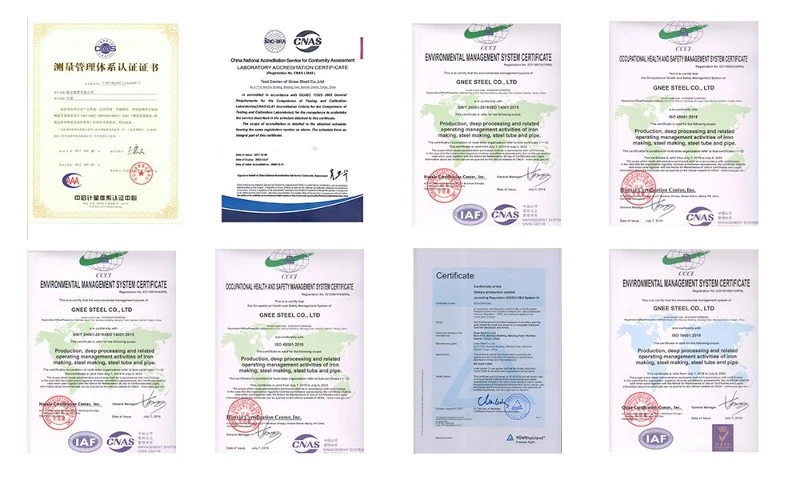

GNEE API korpuso ir vamzdelių sertifikatas
DUK
Kl.: Ar J55 ir K55 reikalingas privalomas terminis apdorojimas?
A:Nr. API 5CT leidžia J55/K55 pristatytiKaip-išvyniotavalstybė. Tačiau, siekiant padidinti kokybės stabilumą, GNEE paprašius gali atlikti normalizavimą, kad gautų vienodesnę mikrostruktūrą.
Kl .: Kaip nustatyti gatavo vamzdžio terminį apdorojimą?
A:Be trafareto ir MTC,Metalografinė apžiūrayra galutinis metodas. Normalizuota struktūra paprastai susideda iš ferito ir perlito, o užgesinta ir grūdinta (Q&T) struktūra susideda iš grūdinto sorbito.
