Renkantis tinkamąAPI 5CT korpusasyra svarbus sprendimas, turintis įtakos naftos gręžinio saugumui, eksploatavimo trukmei ir{0}}ekonominiam efektyvumui. Medžiagos pasirinkimo klaida gali sukelti katastrofiškų gedimų, pvz., sprogimų, sugriuvusių vamzdžių ar aplinkos nutekėjimo.
Nustatykite plieno rūšį (stiprumas ir aplinka)
API 5CT klasės klasifikuojamos pagal takumo ribą ir atsparumą korozinėms cheminėms medžiagoms.
Seklioms, žemo slėgio{0}}šulinėms:NaudokiteJ55arbaK55. Tai yra ekonomiškiausios „standartinės“ markės.
Giliems, aukšto slėgio{0}}gręžiniams:NaudokiteP110arbaQ125. Šios didelio stiprumo-klasės gali atlaikyti didžiulį ilgų korpuso stygų svorį ir atlaikyti didelį formavimo slėgį.
„Sour Service“ (H2S aplinkos):NaudokiteL80, C90 arba T95. Jie turi kontroliuojamą kietumą (pvz., L80 yra maks. 23 HRC), kad būtų išvengtaSulfido įtempių krekingas (SSC). Įspėjimas: Niekada nenaudokite standartinio P110 rūgščiame šulinyje.
Dėl CO2Korozija:NaudokiteL80-13Cr. Didelis chromo kiekis apsaugo nuo anglies dioksido sukeltos "duobinės" korozijos.
Nustatykite išorinį skersmenį (OD) ir sienos storį
Korpuso dizainas atitinka „teleskopinį“ metodą (didesnis viršuje, mažesnis apačioje).
Dydis (OD):Įprasti dydžiai svyruoja nuo4-1/2" iki 20". Jūsų pasirinkimas priklauso nuo išgręžtos skylės dydžio ir įrankių (antgalių/vamzdžių), kurie turi praeiti pro ją vėliau, dydžio.
Svoris (sienos storis):Sunkesni svoriai (lb/ft) turi storesnes sienas. Jums reikia sunkesnio vamzdžio:
Aukštas kolapso slėgis:Jei žemės/druskos sluoksniai spaudžia vamzdį.
Didelis sprogimo slėgis:Jei vidinis dujų/alyvos slėgis itin aukštas.
Pasirinkite tinkamą jungtį (sriegio tipą)
Jungtis dažnai yra „silpniausia grandis“ šulinyje. Turite suderinti jungtį su šulinio mechaniniais reikalavimais.
API LTC (ilgasis turas):Vertikalių naftos gręžinių standartas. Jis užtikrina gerą skysčio sandarumą ir vidutinį stiprumą.
API BTC (Atrama):Naudokite taisunkios korpuso stygosarba giluminiai šuliniai. Trapecijos formos sriegiai užtikrina puikų tempimo stiprumą, kad vamzdis nesitrauktų.
Aukščiausios kokybės jungtys:Jei gręžiate aAukšto{0}}slėgio dujų gręžinysarba horizontalus šulinys, API gijų neužtenka. Jums reikia aukščiausios kokybės gijų (pvz., VAM® arba TenarisHydril), kurios siūlo asandarus metalinis-į-metalinis dujų- sandariklis.
Patikrinkite dreifo skersmenį
TheDreifo skersmuoyra garantuotas vidinis vamzdžio tarpas.
Esminis žingsnis:Turite užtikrinti, kad jūsų korpuso „dreifas“ būtų didesnis nei kito grąžto arba gamybos vamzdžio, kurį planuojate montuoti vėliau, „išorinis skersmuo“. Jei įsigysite sunkų-sieninį korpusą nepatikrindami poslinkio, jūsų įrankiai gali įstrigti.
Pasirinkite ilgio diapazoną ir PSL lygį
Ilgis (2 diapazonas ir 3 diapazonas): 2 diapazonas (25–34 pėdos)yra pasaulinis standartas.3 diapazonas (34–48 pėdos)naudojamas giliems arba jūriniams šuliniams, siekiant sumažinti jungčių skaičių ir sutaupyti laiko, tačiau patikrinkite, ar jūsų įrenginys gali atlaikyti papildomą aukštį.
Kokybė (PSL-1 prieš PSL-2):Dėl atviroje jūroje, aukšto{0}}slėgio ar kritinių šulinių visada kreipkitėsPSL-2. Tam reikia griežtesnių cheminių nuokrypių ir privalomo smūgio bandymo (Charpy V{1}}įpjova), palyginti su pagrindiniu PSL-1.

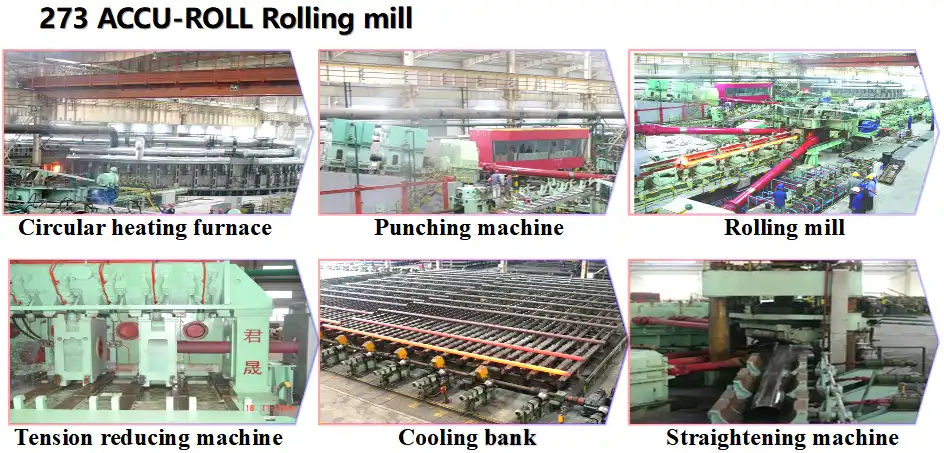

GNEE API Casing Pipe proceso linija

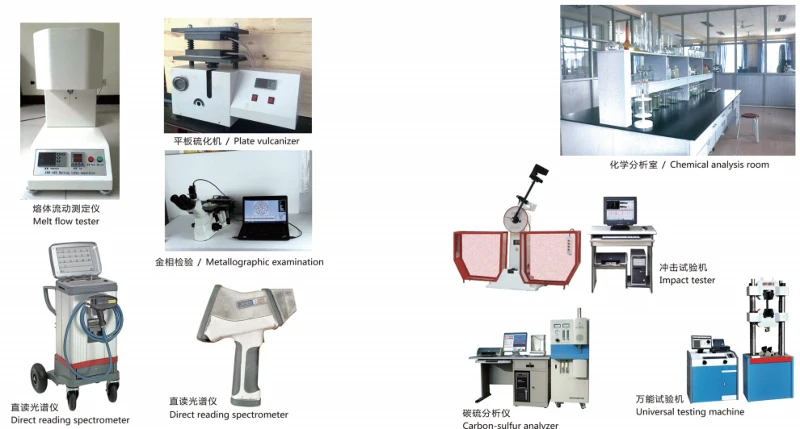

GNEE OCTG Casing Pipe bandymo įranga
GNEE naftos gręžinio korpuso sertifikatas
DUK
Kaip nustatyti šulinio korpuso dydį?
Korpuso dydžio nustatymas yra a„iš apačios{0}}į-viršų“ teleskopinis dizainasprocesas. Inžinieriai atlieka šiuos pagrindinius veiksmus:
Pradėkite nuo galutinio tikslo:Galutinės gamybos įrangos (pvz., vamzdžių ar siurblių) dydis lemia vidinio vamzdžio skersmenį (Gamybos korpusas).
Sąskaita įforminimui:Kiekviena išorinio korpuso styga turi būti pakankamai didelė, kad kitas grąžtas galėtų prasiskverbti per jo vidų, o išorėje paliktų pakankamai vietos (žiedo)cementavimas.
Darbas aukštyn:Apskaičiuokite išorę, kad nustatytumėte didesnių išorinių stygų dydį. Dažnas progresas yra:5-1/2"(Gamyba) →9-5/8"(Vidurinis) →13-3/8"(Paviršius).
Apsvarstykite geologiją:Gilesniems šuliniams arba tiems, kuriuose yra aukšto{0}}slėgio „bėdų zonos“, reikia papildomų tarpinių eilučių, todėl pradinio paviršiaus korpusas turi būti dar didesnis (pvz., pradedant20").
Koks yra API 5CT diapazonas?
API 5CT terminas „Diapazonas“ konkrečiai nurodoilgioiš vienos vamzdžio jungties. Yra trys standartiniai ilgio diapazonai:
1 diapazonas:16,0–25,0 pėdų (4,88–7,62 m) - Trumpiausias.
2 diapazonas:25,0–34,0 pėdų (7,62–10,36 m) -Pramonės standartas / Dažniausias.
3 diapazonas:34,0–48,0 pėdų (10,36–14,63 m) - Naudojamas giliems arba jūriniams šuliniams.
