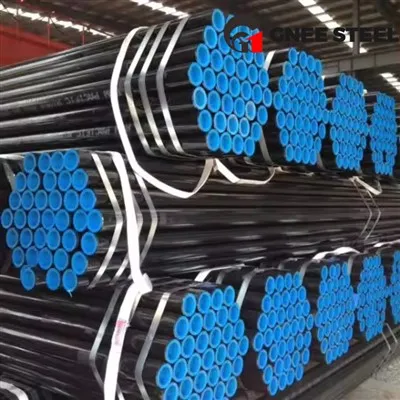

API 5L X52 naftos ir dujų vamzdynas

X52 linijos vamzdisyra plieninių vamzdynų tipas, kuriame žymėjimas "X52" reiškia medžiagos stiprumo laipsnį. Tiksliau, X52 nurodo, kad vamzdžio minimali takumo riba yra 52 000 svarų kvadratiniame colyje (apie 358 MPa), priskiriant jį prie vidutinio stiprumo vamzdžių plieno. Šie vamzdžiai paprastai naudojami terpėms, tokioms kaip nafta ir gamtinės dujos, transportuoti; todėl jie turi turėti puikų tvirtumą, suvirinamumą ir atsparumą korozijai, kad būtų užtikrintas saugus ir patikimas veikimas sudėtingoje aplinkoje.

Neleiskite, kad ilgas vykdymo laikas atidėtų jūsų projektą. Sandėlyje turime daugybę API 5L X52 (NPS nuo 2 iki 24 colių).Užklauskite dabar, kad galėtumėte nedelsiant išsiųsti į jūsų svetainę.

Produkto specifikacijų lygiai (PSL) ir pagrindiniai skirtumai

API 5L X52 vamzdynas yra padalintas į du pagrindinius kokybės lygius, taip pat specialų rūgščių paslaugų variantą, kad būtų galima prisitaikyti prie skirtingų darbo sąlygų ir saugos reikalavimų.

Palyginimo lentelė: API 5L X52 ir kitos bendros API 5L klasės

API 5L X52 linijinių vamzdžių matmenų ir svorio lentelė

API 5L X52 paviršiaus apdorojimo ir antikorozijos{0}}lentelė

Individualūs dydžiai, dangos ir greitas naftos ir dujotiekių projektų pristatymas visame pasaulyje.

Pristatymo sąlygos ir priesagų pavadinimai

Priesagos raidės po X52 klasės nurodo galutinę terminio apdorojimo pristatymo būklę ir paslaugų pritaikymą, o tai yra pagrindinis dujotiekio pirkimo ir priėmimo identifikatorius.

R: kaip-išvyniota. Jokio papildomo terminio apdorojimo po valcavimo, dažniausiai naudojamas PSL 1 vamzdžiams.

N: Normalizuotas, normalizuojantis valcavimas (NR) arba normalizuojantis suformuotas (NF), užtikrinantis rafinuotą grūdėtumo struktūrą ir pagerintą kietumą. Patobulina grūdelių struktūrą ir pagerina kietumą normalizuojant.

M: Termomechaninis valcavimas / formavimas (TMCP). Kontroliuojamas valcavimo ir aušinimo procesas, užtikrinantis puikų stiprumo, kietumo ir suvirinamumo balansą su mažesniu anglies kiekiu.

Q: Grūdintas ir grūdintas (daugiausia taikoma besiūliams vamzdžiams). Didelio-stiprumo terminio apdorojimo procesas, skirtas aukšto-slėgio ir sunkiems{3}}sieniniams vamzdžiams.

S: Rūgštus aptarnavimas. Speciali medžiaga, skirta vandenilio sulfido atsparumui korozijai, naudojama su N/M/Q galūnėmis (pvz., X52NS, X52MS, X52QS).

Testavimo ir tikrinimo reikalavimai

Bendri visų PSL lygių testai

100 % hidrostatinis bandymas: nėra nuotėkio per vamzdžio korpusą arba suvirinimo siūlę.

Lenkimo bandymas: ant bandinio nėra įtrūkimų ar suvirinimo angos.

Išlyginimo bandymas (ERW vamzdžiams, kurių OD didesnis nei 12,75"): suvirinimo anga prieš plokštės atstumą nesumažėja iki 30 % pradinio OD (kai D/t > 10).

Vadovaujantis -lenkimo bandymas: suvirinimo metalo, pagrindinio metalo ar karščio{2}}paveiktos zonos (HAZ) nėra ilgesnių nei 3,2 mm plyšių.

Papildomi privalomi PSL 2 testai

CVN Charpy V{0}}įpjovos smūgio bandymas: išbandytas ant vamzdžio korpuso besiūliams vamzdžiams; išbandytas ant vamzdžio korpuso, suvirinimo siūlės ir suvirintų vamzdžių HAZ.

DWT (drop Weight Tear) bandymas: vamzdyno plieno atsparumui plyšimui patikrinti.

Taikymas naftos ir dujų pramonėje

API 5L X52 vamzdynas yra vienas iš plačiausiai naudojamų vamzdynų rūšių pasauliniame naftos ir dujų sektoriuje, apimantis šiuos tipinius scenarijus:

Sausumos žalios naftos ir gamtinių dujų tolimojo{0}}atstumo magistralinės linijos

Naftos ir dujų telkinių surinkimo linijos ir srauto linijos

Miesto gamtinių dujų skirstymo tinklai

Vidutinio{0}}slėgio proceso skysčių vamzdynai naftos chemijos gamyklose

Vandens įpurškimas ir gaminami vandens transportavimo vamzdynai naftos telkiniuose

Pagalbiniai vamzdynai energijos saugojimui ir SGD terminalo įrenginiams

PSL 1 pirmenybė teikiama bendriems žemo{1}}–-vidutinio slėgio sausosios medijos projektams, o PSL 2 reikalingas aukšto-slėgio, žemos-temperatūros, rūgščiųjų paslaugų ir pagrindinių nacionalinių magistralinių linijų projektams.

API 5L X52 anglinio plieno linijos vamzdžio bandymas ir patikrinimas

Kokybė, kuria galite pasitikėti. Mūsų X52 vamzdžiai yra 100 % ultragarsu ir hidro{3}}testuojami. SGS, BV ir „Lloyd's“ trečiųjų šalių patikrinimai sveikintini.Peržiūrėkite mūsų kokybės sertifikatus dabar.

API 5L X52 didelio našumo anglinio plieno vamzdžių pakavimas ir pristatymas

Reikia didelio skersmens vamzdynų? Gaminame API 5L X52 LSAW/SSAW vamzdžius su pasirinktinio sienelių storiu pagrindinėms naftos ir dujų perdavimo linijoms.Prašykite kainos pasiūlymo šiandien.

DUK

1 klausimas: koks yra pagrindinis skirtumas tarp API 5L X52 PSL1 ir PSL2?

A: Pagrindiniai skirtumai yra kokybės kontrolės griežtumas ir bandymo reikalavimai. PSL1 yra standartinis lygis su mažiau ribojančiomis likutinių elementų ribomis ir pagrindiniais mechaniniais bandymais, tinka įprastiems scenarijams. PSL2 nustato griežtesnius kenksmingų elementų (P, S) apribojimus, privalomą anglies ekvivalento kontrolę, apibrėžtus stiprumo diapazonus ir būtinus CVN smūgio ir DWT atsparumo lūžiams bandymus, sukurtus aukštos-saugos, aukšto{5} slėgio ir žemos{6}} temperatūros darbo sąlygoms.

2 klausimas: kokia yra mažiausia API 5L X52 vamzdžio takumo riba?

A: API 5L X52 vamzdžio nurodytas minimalus takumo stiprumas yra 52 000 psi (360 MPa), o tai yra "X52" klasės pavadinimo kilmė. Jo minimalus tempiamasis stipris yra 66 700 psi (460 MPa).

3 klausimas: ar API 5L X52 vamzdis gali būti naudojamas rūgščiam aptarnavimui su H₂S?

A: Standartiniai X52 PSL1 ir PSL2 vamzdžiai nėra skirti rūgščiam aptarnavimui. Aplinkoms, kuriose yra vandenilio sulfido, turi būti pasirinktos X52 klasės su priesaga „S“ (pvz., X52NS, X52MS, jei taikoma, atsižvelgiant į NACE MR0175 / ISO 15156 standartą). Šios klasės turi griežtesnę sieros kiekio kontrolę ir specialų terminį apdorojimą, kad būtų atsparūs HIC (vandenilio sukeltam krekingui) ir SSCC (sulfido įtempių korozijos įtrūkimui).

4 klausimas: ar turėčiau pasirinkti besiūlį arba suvirintą X52 linijos vamzdį?

A: Besiūliai vamzdžiai neturi suvirinimo siūlės, vienodesnės struktūros ir aukšto slėgio vientisumo, todėl tinka aukšto{0}}slėgio, mažo-–-vidutinio skersmens kritiniams vamzdynams. Suvirintas vamzdis (ERW, LSAW, SSAW) yra pigesnis ir gali būti gaminamas didesnio skersmens, o tai yra ekonomiškiau vidutinio{4}}žemo slėgio didelio-skersmens ilgio{6}}atstumo vamzdynams. Abu tipai atitinka tuos pačius mechaninių savybių reikalavimus, nurodytus API 5L.

5 klausimas: koks yra anglies ekvivalento reikalavimas API 5L X52?

A: Anglies ekvivalento (CE IIW) riba yra privaloma tik PSL 2 klasėms, o didžiausia vertė yra 0,43 %, kai anglies kiekis viršija 0,12 %. PSL 1 X52 vamzdžiui nėra privalomo CE apribojimo. CE riba užtikrina gerą vamzdyno plieno suvirinamumą.

6 klausimas: kokie sienelių storio grafikai yra standartiniai API 5L X52 vamzdžiams?

A: API 5L X52 vamzdis atitinka ASME B36.10M sienelių storio grafikus, įskaitant bendras specifikacijas, tokias kaip SCH 40, STD, SCH 80, XS, SCH 160 ir XXS. Konkretus sienelės storis turi būti parenkamas atsižvelgiant į projektinį slėgį, temperatūrą ir korozijos leidžiamumą.

Kadangi API 5L X52 yra brandus ir ekonomiškas vidutinio stiprumo{1}}dujotiekis, subalansuoja stiprumą, suvirinamumą, kietumą ir statybos sąnaudas ir išlieka pagrindiniu medžiagų pasirinkimu statant pasaulinius naftos ir dujotiekių vamzdynus.
